Quando si progetta a fatica – una volta determinato il ciclo di carico – è necessario definire il numero di cicli di carico raggiungibili; l’insieme delle curve dSr-N viene rappresentato in figura 17-4.

Ogni curva viene ottenuta fissando il valore della classe; possiamo inoltre separare il grafico in due aree corrispondenti a determinati valori del numero di cicli applicati:

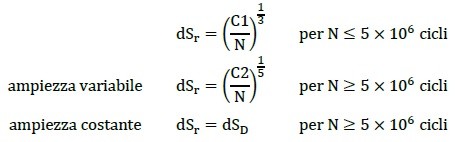

Per valori elevati del ciclo di carico applicato (dSr > dScut) il danno da fatica si può considerare ininfluente. Per definire la classe – relativa ad un ciclo di carico – possiamo dire che rappresenta quel valore particolare del ciclo di carico corrispondente ad un numero di cicli N=2x10^6 cicli. Il grafico dSr-N viene ottenuto – per gli elementi saldati – tramite le equazioni:

Abbiamo quindi le costanti che collegano tutti i parametri per i cicli di carico a fatica:

Consideriamo in seguito le curve di ciclo di carico nei pressi delle regioni non saldate, la curva dSr-N in questo caso viene ottenuta tramite le relazioni:

Abbiamo quindi le costanti che collegano tutti i parametri per i cicli di carico a fatica.
