Asme VIII. Ug 37: le aperture e le aree di rinforzo

Cominciamo dicendo che quando progettiamo un recipiente in pressione – in presenza di una o più aperture – secondo il codice ASME, nella zona in cui è presente l’apertura risulta necessario verificare – come imposto al paragrafo Ug 37 – le condizioni di equilibrio. Nel caso degli shell cilindrici / conici e dei fondi – esclusi i fondi piatti – il calcolo dell’area di rinforzo si basa sullo studio della figura UG 37.1

Adesso definiamo e calcoliamo il valore dell’area di rinforzo, e dell’area disponibile nello shell, utilizzando le equazioni valide per tutti i tipi di geometrie:

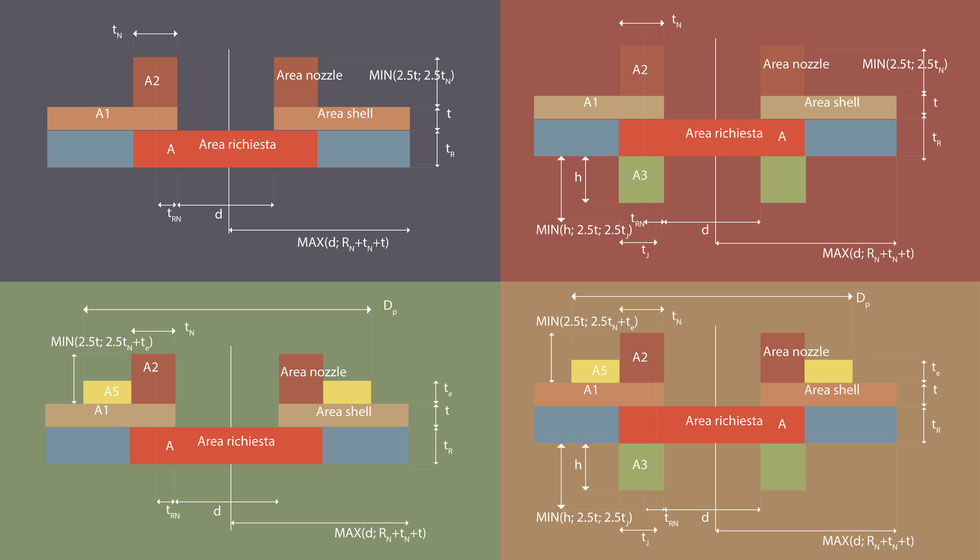

Esistono quattro tipi di configurazione possibili nel calcolo della curva di rinforzo a seconda della geometria, quindi esistono delle equazioni che le rappresentano. In particolare abbiamo:

• Nozzle non inserito nello shell


• Nozzle presente nello shell


• Nozzle non inserito nello shell, con elemento di rinforzo


• Nozzle presente nello shell, con elemento di rinforzo


Una volta definiti i parametrici geometrici e le equazioni che li rappresentano, siamo in grado di definire la relazione che assicura l'equilibrio nella zona che circonda l'apertura; in particolare utilizziamo l'equazione:
